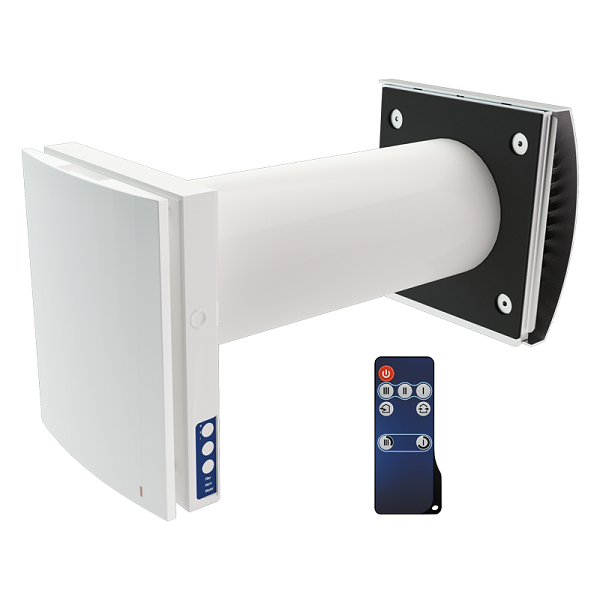

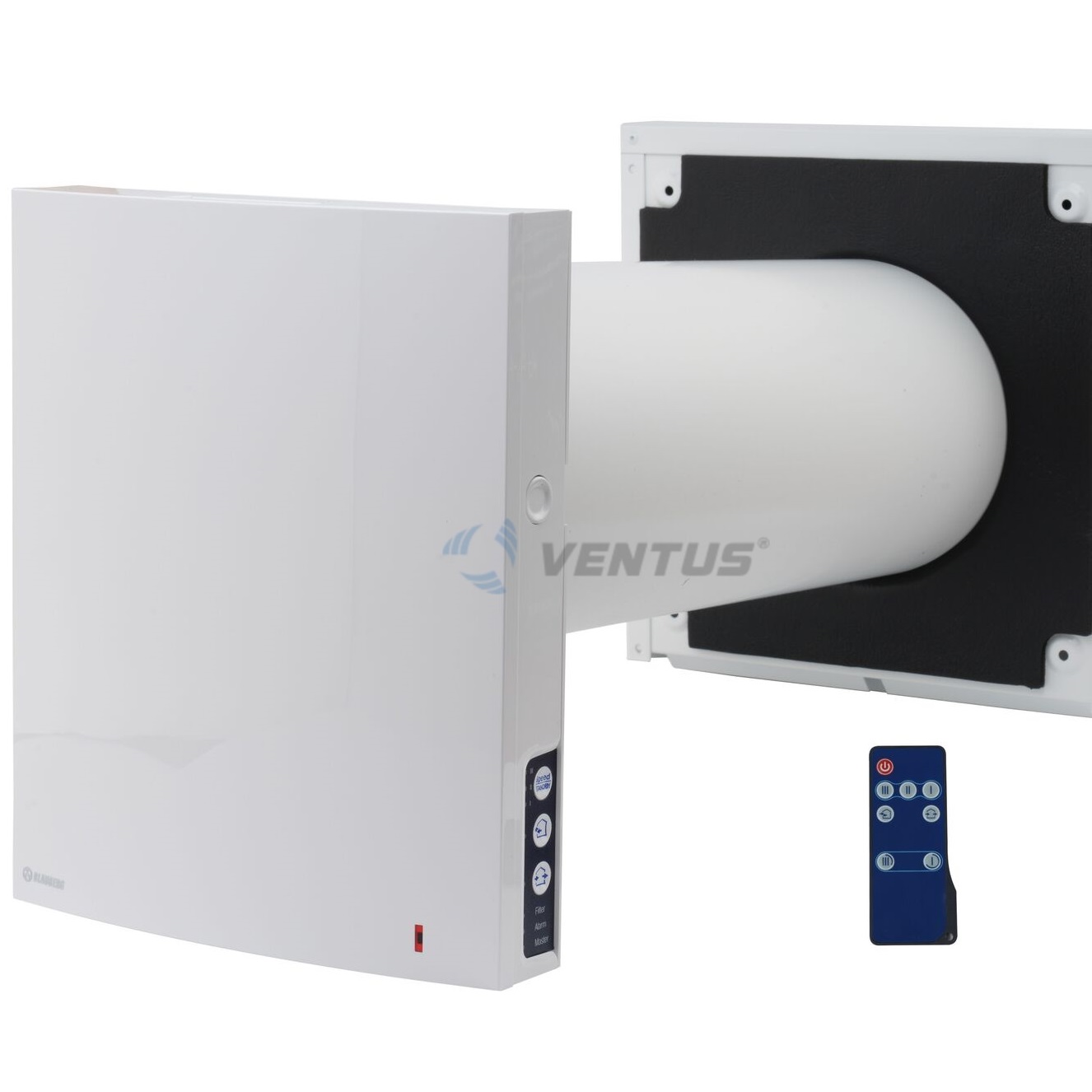

Рекуператор BLAUBERG VENTO EXPERT A50-1 PRO

Провітрювач Blauberg Vento Expert A50-1 Pro призначений для організації вентиляції окремої кімнати квартири, будинки та ін. Є найбільш економічним і простим рішенням, коли реалізувати повноцінну механічну припливно-витяжну систему нема можливості.

Габаритні розміри

Конструкція провітрювача

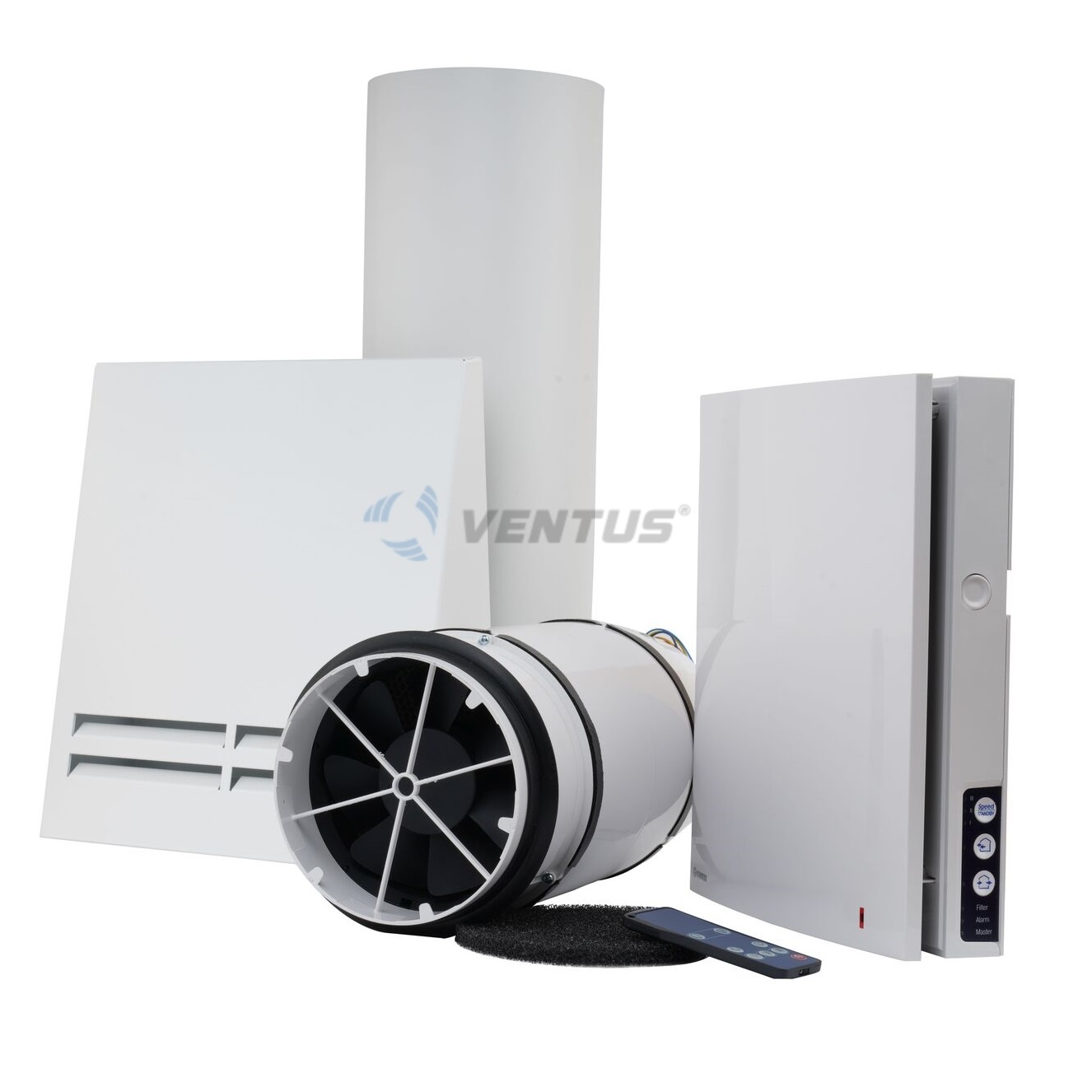

Провітрювач складається з двох граток, вентилятора, фільтрів, телескопічного каналу з металу і рекуператора. Пристрій вбудовується в стіну кімнати, яка виходить назовні.

Для припливу або витягу повітря використовується осьовий вентилятор з можливістю реверсу, тобто зміни напряму обертання крильчатки. У цього вентилятора дуже низьке енергоспоживання – не більше 5,2 Вт.

Рекуператор служить для передачі тепла від витяжного повітря припливному. Рекуператор Блауберг має дуже велику площу, що контактує з повітрям, завдяки шестигранній структурі осередків регенератора.

Фільтрація призначена для відвертання попадання часток пилу, пилку і інших забруднення до кімнати, а також для захисту від забруднення самого провітрювача.

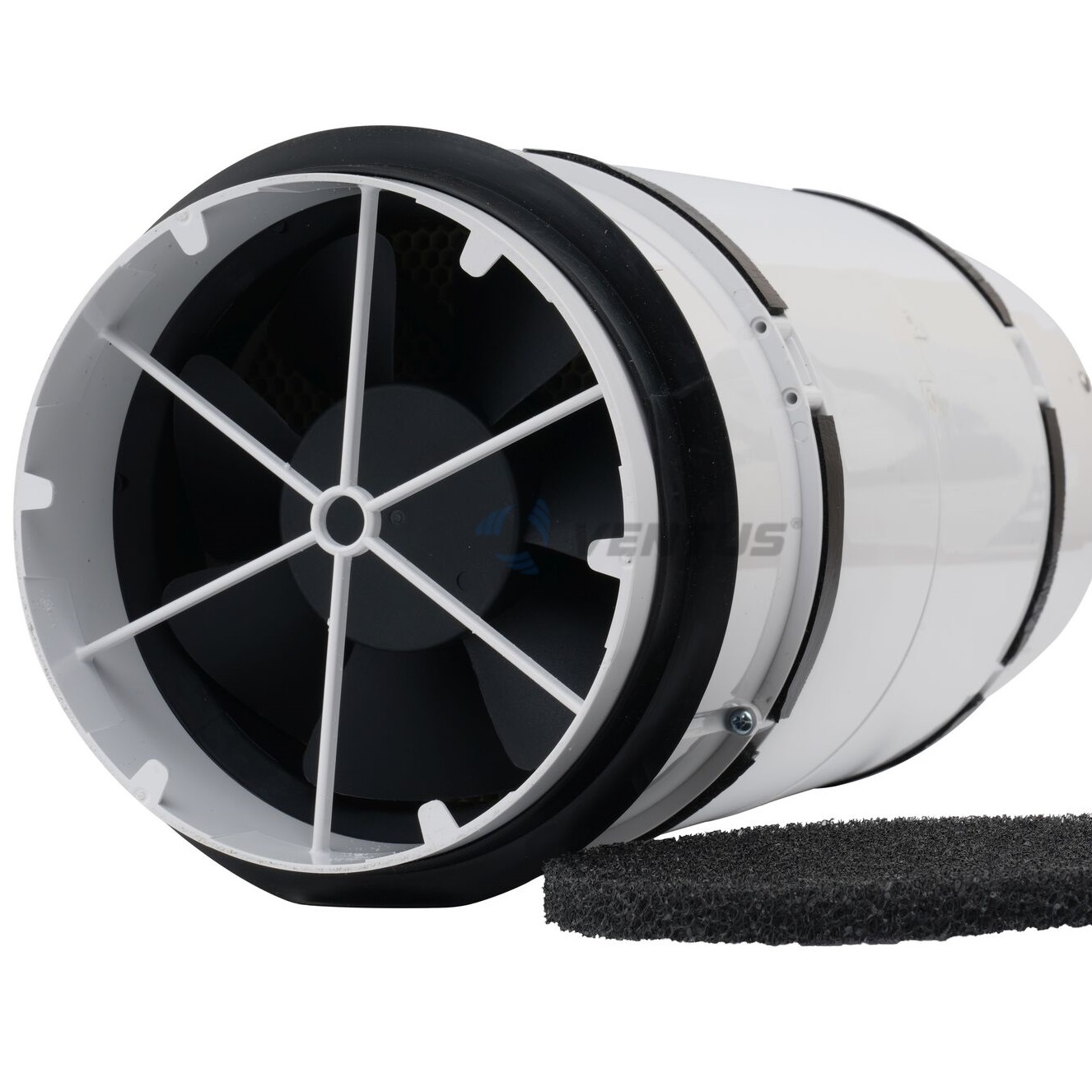

Вентилятор з реверсивним ЕС-мотором схований в телескопічному каналі. Довжину його можна відрегулювати в діапазоні від 250 мм до 475 мм. Усередині канал ізольований звукопоглинальним матеріалом.

Особливості конструкції

Просте обслуговування. Внутрішній блок відкривається легким натисканням з двох сторін.

Вбудовані автоматичні жалюзі запобігають зворотному потоку повітря.

Спеціально спроектована лицьова панель забезпечує 100% герметичність і захист від вітру.

Принцип роботи провітрювача

Провітрювач може працювати в наступних режимах:

• реверсивний режим з регенерацією тепла. Реверс відбувається кожні 70 секунд
• витяжна вентиляція
• припливна вентиляція

Робота провітрювача в реверсивному режимі відбувається таким чином.

Забруднене тепле повітря витягується з приміщення на вулицю і, проходячи через регенератор, поступово нагріває його і передає частину вологи. Коли керамічний регенератор нагрівся, установка автоматично перемикається в припливний режим.

Свіже холодне повітря з вулиці проходить через регенератор, вбираючи вологу і тепло, накопичені в рекуператорі. Коли регенератор охолонув, установка знову перемикається в режим витягу повітря.

Система автоматики

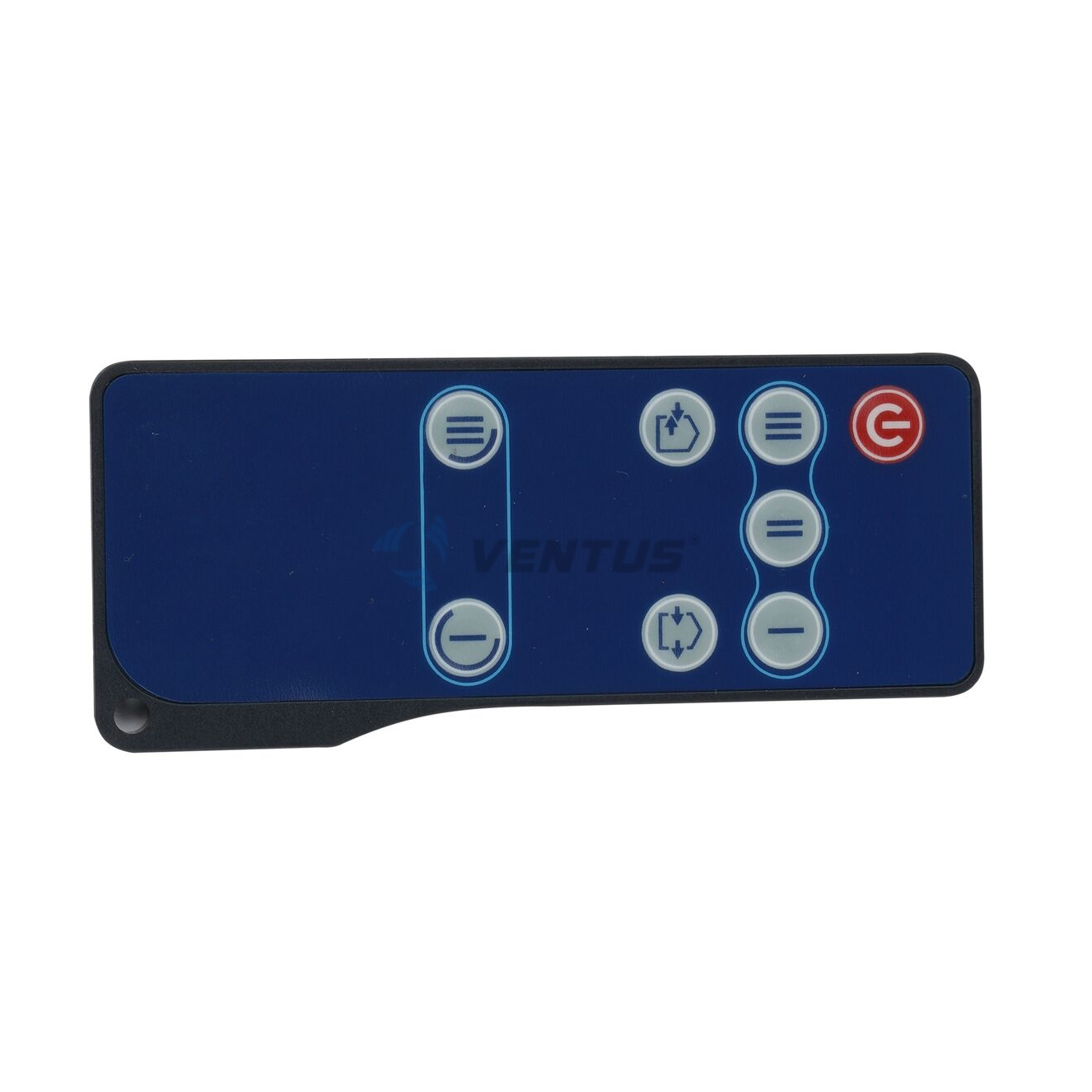

Управління режимами установки здійснюється за допомогою сенсорної панелі управління, розташованої на корпусі установки або за допомогою пульта дистанційного керування.

Установка обладнана датчиком вологості для контролю вологості в приміщенні.

При монтажі декількох установок в кожному приміщенні послідовне з’єднання установок забезпечує ефективну збалансовану вентиляцію.

Перша установка в ланцюжку стає основним пристроєм, який управляє іншими.

Монтаж

Установка призначена для внутрішнього монтажу у стіні завтовшки від 250 до 490 мм у заздалегідь підготовлений круглий отвір в зовнішній стіні будівлі.

Оптимальним є монтаж парної кількості реверсивних установок, які працюють циклічно і в протифазі. Це означає, що частина установок одночасно забезпечують приплив свіжого повітря з вулиці, а частина – витяг забрудненого повітря з приміщення. Це дозволяє створити найбільш ефективну збалансовану вентиляції.

При будівництві нових будівель монтаж установок відбувається в два етапи:

1. Попередній монтаж на стадії внутрішньої і зовнішньої декоративної обробки стін(установка повітряного каналу і зовнішнього ковпака, прокладення електричних кабелів).

2. Остаточний монтаж – перед здачею будинку в експлуатацію. Включає установку картриджа з регенератором, вентилятором і фільтрами, а також монтаж і підключення внутрішнього блоку з контроллером і жалюзі.
